Postagem anterior
O que torna os painéis melamínicos com textura de madeira em relevo 3D tão cativantes é a sua capacidade de romper as limitações da "decoração plana" encontradas nos painéis decorativos tradicionais - quando você desliza o dedo pela superfície, você pode sentir claramente a textura ondulada, os poros recuados e o grão sinuoso, alcançando uma unidade perfeita de experiência visual e tátil.
No entanto, embora a gravação profunda confira ao painel uma qualidade tátil excepcional, ela também cria vários graus de "zonas de concentração de tensão" na superfície do substrato – quanto mais profunda a gravação, maior será a mudança estrutural na superfície do substrato. Se a resistência à flexão, o módulo de elasticidade e a resistência de ligação interna do próprio substrato forem insuficientes, as áreas em relevo são propensas a deformação, retorno elástico ou até mesmo rachaduras sob tensão ou mudanças ambientais.

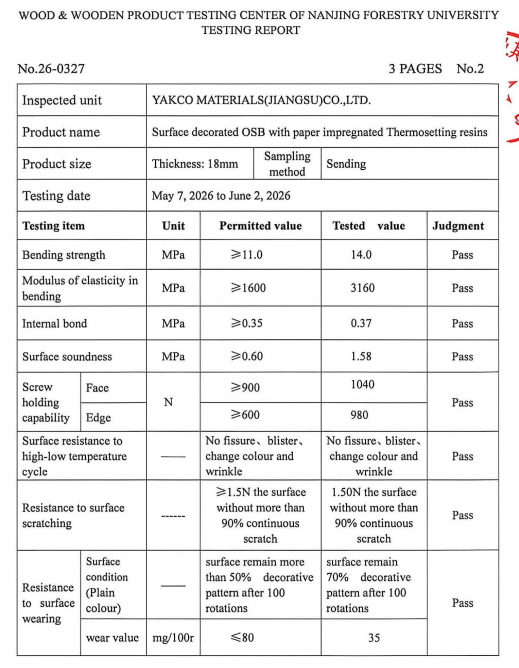

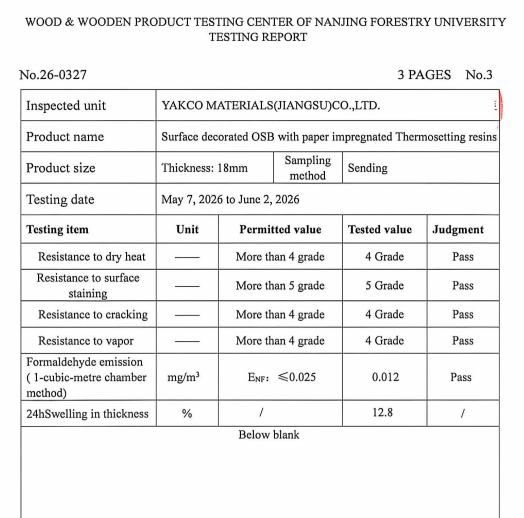

Os dados mecânicos no relatório de teste servem como parâmetro científico para medir se esta “estética estrutural” é robusta.
Mais: tecnologia Yakco
Resistência à flexão: o “esqueleto flexural” da gravação em relevo 3D
A resistência à flexão reflete a capacidade do painel de resistir à fratura quando sujeito a forças de flexão externas.
Para painéis 3D com relevo profundo, a textura elevada e rebaixada significa que a superfície do painel não é um plano completamente uniforme e a distribuição de tensão se torna mais complexa sob carga.
A norma exige resistência à flexão ≥ 11,0 MPa, e o valor testado atingiu 14,0 MPa – superando a exigência em 27%.
Isto significa que mesmo com relevo profundo na superfície, o painel ainda mantém rigidez estrutural suficiente sob carga (por exemplo, estantes de livros, mesas de trabalho), evitando fraturas prematuras ou deformações irreversíveis devido à concentração de tensões nas áreas em relevo.
Módulo de elasticidade na flexão: a "memória de forma" das cristas em relevo
O módulo de elasticidade mede a capacidade do painel de retornar à sua forma original após deformação sob carga – quanto maior o valor, maior a resistência à deformação e menor a probabilidade de sofrer flexão permanente devido ao seu próprio peso ou forças externas.
O padrão exige ≥ 1.600 MPa, e o valor testado atingiu 3.160 MPa – quase o dobro do padrão.
Para painéis de melamina em relevo 3D, a importância desses dados é particularmente pronunciada: com estruturas microscópicas elevadas e rebaixadas na superfície, o alto módulo de elasticidade garante que as áreas em relevo não se achatem gradualmente devido ao "deslizamento" causado pelo peso prolongado da porta do gabinete, cargas nas prateleiras ou mudanças de temperatura.
As cristas do grão tridimensional da madeira mantêm a sua clareza inicial acentuada ano após ano, nunca perdendo a sua "tridimensionalidade".
Resistência de ligação interna: a "estabilidade entre camadas" de saliências e depressões em relevo
A resistência da ligação interna mede a integridade da ligação entre as camadas internas do substrato.
Durante o processo de estampagem profunda por prensagem a quente, uma pressão significativa é aplicada à superfície do substrato; se a resistência da ligação interna for insuficiente, a estrutura intercalar nas saliências em relevo pode desenvolver microfissuras ou afrouxamento.
A norma exige resistência de adesão interna ≥ 0,35 MPa, e o valor testado foi de 0,37 MPa – superando o requisito.
Este valor garante que as camadas internas estejam firmemente unidas e sem lacunas; mesmo com uma profundidade de gravação considerável, o substrato não apresentará bolhas na superfície ou gravação em relevo devido à delaminação.
Densidade do substrato: a "lógica subjacente" da clareza da gravação em relevo
A densidade do substrato afeta diretamente o efeito de formação e a durabilidade da gravação.
Uma densidade muito baixa impede um relevo claro; uma densidade muito alta aumenta a dificuldade de usinagem e o peso do painel.
A densidade do produto mediu 0,72 g/cm³, situando-o na faixa média-alta do padrão nacional, equilibrando definição de gofragem e processabilidade.
A densidade uniforme garante que a profundidade e a clareza do relevo sejam altamente consistentes em diferentes áreas do mesmo painel, evitando colapso localizado ou granulação desfocada.
Solidez da superfície: a "força de ligação" entre a camada decorativa em relevo e o substrato
A camada decorativa em superfícies com relevo profundo é esticada ou comprimida nas áreas em relevo, exigindo mais resistência de colagem.
A solidez da superfície testada atingiu 1,58 MPa – 2,6 vezes o valor padrão.
Esses dados significam que mesmo nos pontos de gravação mais profundos (como poros rebaixados da madeira), o papel decorativo permanece firmemente aderido ao substrato, sem delaminação, formação de bolhas ou ondulação nas bordas.
Cada trecho da camada decorativa durante o processo de gravação é apoiado por uma força de ligação suficiente.
Conclusão
O apelo estético do painel de melamina com textura de madeira em relevo 3D reside em dar vida aos grãos da madeira - mas a verdadeira qualidade industrial reside em garantir que essa tridimensionalidade "viva" não entre em colapso, deforme ou desfoque ao longo de décadas de uso.
Resistência à flexão de 14,0 MPa, módulo de elasticidade de 3160 MPa, resistência de adesão interna de 0,37 MPa, densidade de 0,72 g/cm³ e solidez superficial de 1,58 MPa – cada ponto de dados reforça o "esqueleto" da estampagem.
Ao escolher painéis em relevo 3D, lembre-se: a profundidade visível da textura depende da resistência mecânica invisível.
Somente um substrato estruturalmente sólido pode suportar uma beleza tridimensional que resiste ao toque do tempo.
